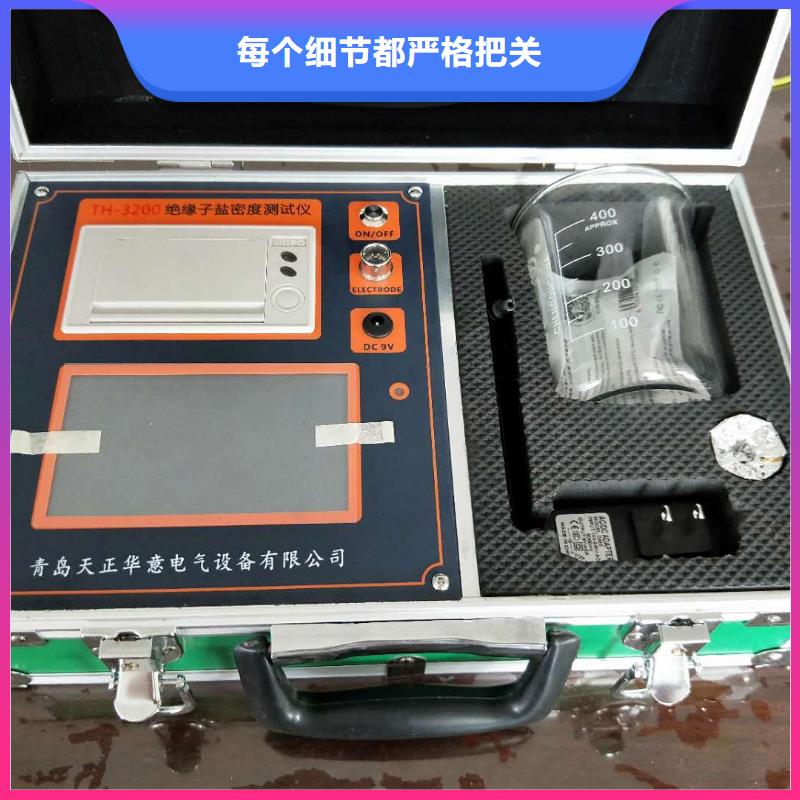

云浮绝缘子盐密度测试仪在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，尽量使污闪事故率降低到可接受的程度，限度降低污闪事故对国民经济的影响。由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中盐密度（常用等值盐密度ESDD衡量）是指绝缘子表面层污秽中的可溶成分与表面积的比值，区别于灰密度（NSDD）。根据电网污秽划分新标准，污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定。我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了TH-3200智能电导盐密测试仪，操作简单、功能齐全，得到了行业客户的一致认可。9B1.2 仪器介绍TH-3200智能电导盐密测试仪，也称为直读式等值盐密度测试仪，专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式，读数直观。人机交互采用真彩TFT液晶屏，操作简单，所有参数和结果一目了然。仪器自带微型打印机，方便数据保存和对比。提供外部供电和内置电池两种供电方式，方便实验室和野外现场测试。本仪器遵照标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

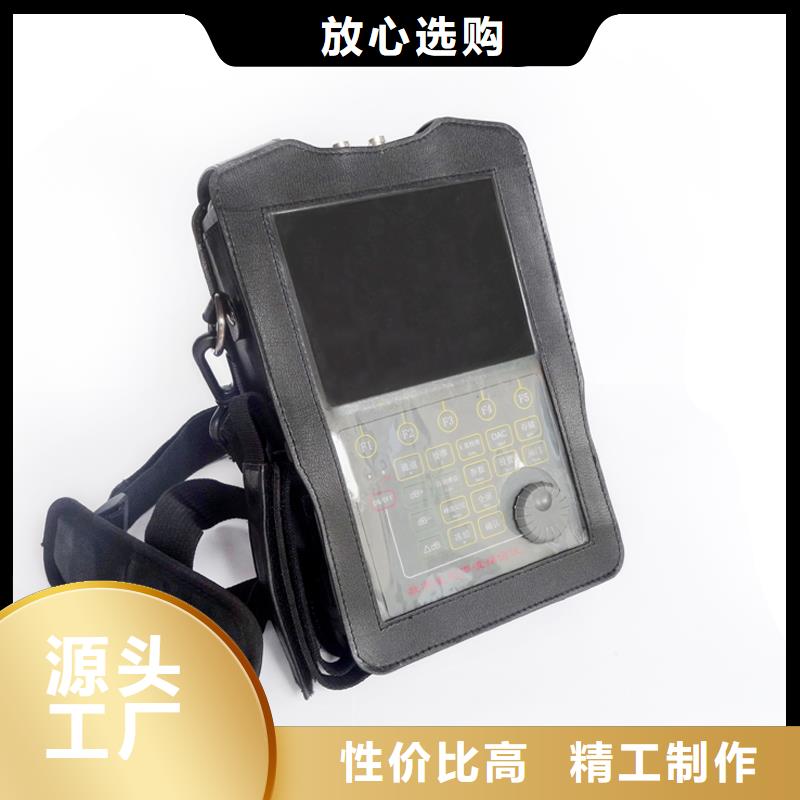

云浮绝缘子盐密度测试仪 测试仪设计说明 1、 本测试仪低值报警提示是依据电力检测标准规程设置绝缘电阻值低于500MΩ即为低值绝缘子，检测时自动报警提示。 2、 本测试仪可存储测试结果按照所测杆塔实际情况，直接在测试仪上手工进行设置，设置杆塔号，串号和相别。设置完后可开始进行测试，仪器自动存储所测结果。后期可按所设置的杆塔号，串号查询相应的测试结果。 三、使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守DL 409-91 电业工作规程； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35KV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表2时，即应停止检测。如果绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应增加。 数字式绝缘子超声波探伤仪按照现代化的工艺制造。严格的检验工序和质量管理模式保证了仪器的出厂质量。如果您确定仪器有故障，请联系青岛天正华意电气设备有限公司并指明故障状态。由于可能不能在现场进行维修，请妥善保存仪器运输箱。 如果您对仪器的使用、操作、及技术规格有特殊要求或问题，请与青岛天正华意电气设备有限公司联系。在检测过程中两探头间有高压严禁人体接触； 7.安装或调整探头时，必须在关闭电源三秒后操作；

2023已更新(今日/文本)2023已更新(实时行情)

云浮绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

<云浮>天正华意电气设备有限公司

云浮绝缘子盐密度测试仪 擦拭取样绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。测量盐密度ESDD请使用本仪器，测量灰密度NSDD请使用绝缘子灰密度测试仪（成套装置）。4.2.3测试根据实际溶液体积和绝缘子表面积修改相关参数。将电极头浸入被测溶液中，即可读取盐密度ESDD、溶液电导率、溶液温度、污秽等级、统一爬电比距等结果。补充：标配电极常数K＝1.0的电极，用于绝缘子盐密度ESDD的测量。当使用盐密仪用作其它用途，如测量工业废水的电导率，且测量范围在10000～100000us/cm，应换用电极常数K＝10的铂黑电极。如测量特殊化学溶剂的电导率，其范围在1～50us/cm，且需要高测量精度时应换用电极常数K＝0.1的铂电极。K＝10和K＝0.1的电极不是标配电极，如需要请在购置时配置。

2023已更新(今日/文本)2023已更新(实时行情)

云浮绝缘子盐密度测试仪该仪器由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用该仪器测试之前必须确保探头完好。2. 安装检测仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。3）历史数据查询插入存有历史检测数据的U盘，点按“记录”图标进入文件夹浏览界面选择需要查看的日期文件夹点按相应图标进入选择需要查看的数据文件（文件名为测试时输入的杆塔号和串号），点按相应的图标进入数据查看分析界面如下：坐标纵轴代表分布电压值，横轴代表本串绝缘子的第几片绝缘子。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》中的判定方法，分布电压同时小于相邻两片值的?以上可判定为故障绝缘子，即曲线中处于“V”型底部的绝缘子为故障绝缘子。由此可直观的发现故障绝缘子。

云浮绝缘子盐密度测试仪高压输电线路绝缘子的绝缘情况，是直接关系到线路稳定运行的大问题。绝缘子一旦出现脏污、雷击或其它原因引起的绝缘情况恶化，就必须进行清洗或更换，否则就会造成闪络跳闸事故。因此按照相关标准规定对运行中的绝缘子需要进行定期、有效的检测。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》，其中一种行之有效的方法是对运行中绝缘子串的电压分布的检测，即测量每片绝缘子两端的分布电压，所测结果与值进行比对或相邻绝缘子片分布电压值进行比对从而找出劣化绝缘子。TH-2001绝缘子零值（也称分布电压）测试仪即为满足此需求而设计研发，可以对运行中的盘型悬式绝缘子两端分布电压进行的测量。二、功能说明1 分布电压测量本检测仪采用抗干扰技术实现了对运行中绝缘子分布电压的精准测量，且仪器本身具高电压耐受能力。仪器检测发射机通过通用角度可调卡扣接头与绝缘操作杆连接，适用耐张、悬垂等不同角度的测量需求。2 远距离传输功能本检测仪由检测发射机和手持接收机两部分组成，测量时由手持发射机采集绝缘子两端分布电压信号，经模数转换变为数字信号经处理之后通过以无线方式传输给手持接收机，手持接收机接收到数字信号经计算处理终得到测量结果并在屏幕显示。无线传输方式使得检测过程更加方便快捷。3测试结果存储功能本仪器可将测试结果存入U盘，方便以后查询。进行测试时按照仪器提示依次输入杆塔号、回路号、相别、和串号。输入完毕开始进行测试，仪器自动根据测量结果统计每串片数。并按照绝缘子片号存储每片测量结果。4历史数据查看及分析功能本仪器可在数据接收机端查看存入U盘的历史数据，并列出绝缘子串电压分布曲线。

2023已更新(今日/文本)2023已更新(实时行情)

云浮绝缘子盐密度测试仪 绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。TH-3000型绝缘子灰密度测试仪是成套测量装置。其中包含精密电子天平、鼓风干燥装置、过滤加速装置及测量附件等组成部分。整套装置操作简单，测量。二、功能特点过滤加速装置 精密电子天平 鼓风干燥装置1、过滤加速装置技术成熟，使用方便、效率高。含有多个抽头，可一次实现多个过滤过程。使用水循环装置代替油循环泵，使用更为方便，故障率低；2、鼓风干燥装置采用德国技术，风道先进；风机噪声小，性能稳定；3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温稳定； 4、可调式进风口，控制箱内温度和气体的排放；5、精密电子天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能；6、附带配套计算软件，计算方便，且结果更为。三、技术指标1、天平精度：0.1mg；2、称量：200g；3、控温范围：室温＋10℃～250℃；4、温度分辨率：1℃；5、温度波动度：±1℃；6、温度均匀度：±1℃；7、抽滤流量：60L/Min；8、抽滤真空度：0.098Mpa；9、抽滤单头抽气量：10L/min；10、抽滤抽气头个数：2个；11、电源电压：220±10％；12、环境温度：5—40℃；13、相对湿度： 85％。

云浮绝缘子盐密度测试仪系统供电：可选择外接电源适配器和内置干电池供电两种方式，两者同时存在时，系统自动切换为外接电源供电，节约干电池电量。15B2.4 功能菜单（主菜单）★ 时间日期--实时显示系统当前日期和时间。★ 信息窗口--显示测量信息、设置信息、打印及数据管理等。★ 功能指示区--仪器主要功能指示区。★ 按键选择区--按下F1-F4键，实现对应功能的按键区。16B2.5 技术指标测量范围 盐 密 0.001~9.999 mg/cm2温 度 0~100 ℃电导率 0~100000 us/cm测量精度 盐 密 分辨率0.001位，满量程精度优于±1％温 度 分辨率0.1位，精度优于±0.5℃电导率 分辨率为所用电极量程1/1000，满量程精度优于±1％信息输出方式 TFT液晶 320×240真彩TFT液晶屏，实现良好的人机信息交互打印机本地打印机直接打印测量数据USB通信 连接USB端口到PC端，以U盘模式读取测量数据使用条件电 源 AC：220V±10％DC：6节5号1.5V干电池环境温度0~＋50 ℃相对湿度≤80％ RH存储条件环境温度 -10~＋55 ℃相对湿度 ≤95％ RH 外观参数体 积 330mm×280mm×132mm重 量约2.5 kg三、供货范围基本配置：可选件：仪器主机一台电极(K＝1.0)一支USB数据线一条5号碱性电池6节（1.5V）电源适配器一个热敏打印纸2卷纱布一包防水箱一个使用说明书一份合格证、保修卡 特别提示：1.建议对不同等级电导率的溶液使用不同的电极，以提高测量精度。2.溶液电导率为1—200μs/cm时，选用电极常数为0.1的铂电极。3.溶液电导率为200—2000μs/cm时，选用电极常数为1.0的铂电极。4.溶液电导率为2000—10000μs/cm时，选用电极常数为10的铂黑电极。

云浮绝缘子盐密度测试仪在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，尽量使污闪事故率降低到可接受的程度，限度降低污闪事故对国民经济的影响。由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中盐密度（常用等值盐密度ESDD衡量）是指绝缘子表面层污秽中的可溶成分与表面积的比值，区别于灰密度（NSDD）。根据电网污秽划分新标准，污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定。我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了TH-3200智能电导盐密测试仪，操作简单、功能齐全，得到了行业客户的一致认可。9B1.2 仪器介绍TH-3200智能电导盐密测试仪，也称为直读式等值盐密度测试仪，专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式，读数直观。人机交互采用真彩TFT液晶屏，操作简单，所有参数和结果一目了然。仪器自带微型打印机，方便数据保存和对比。提供外部供电和内置电池两种供电方式，方便实验室和野外现场测试。本仪器遵照标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

<云浮>天正华意电气设备有限公司 2023已更新(今日/文本)2023已更新(实时行情)

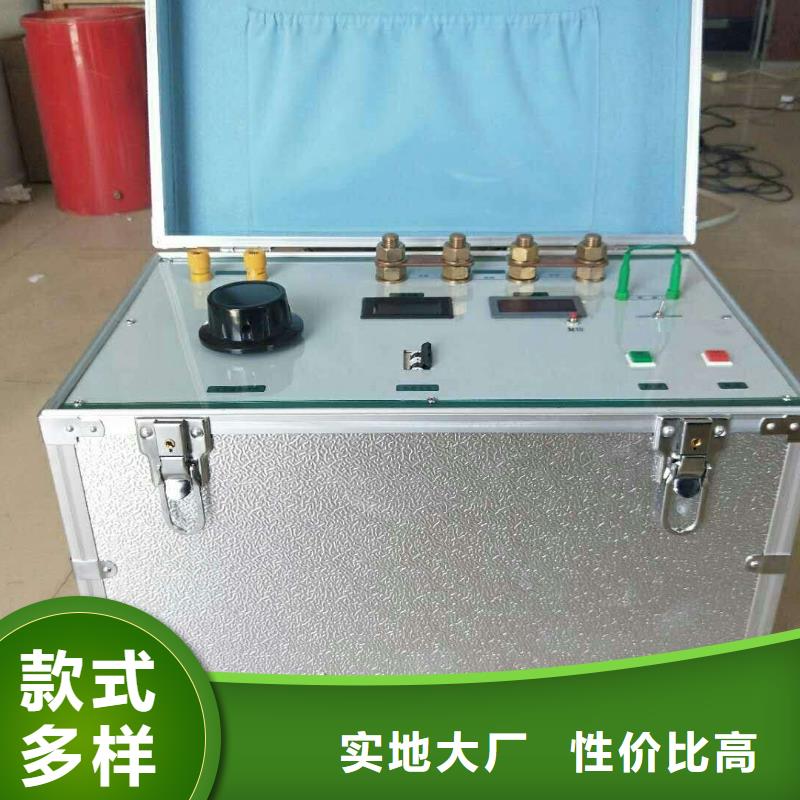

云浮绝缘子盐密度测试仪公司简介：青岛天正华意电气设备用限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：交直流接触器测试台是我公司根据GB14048.4（低压开关和控制设备—低压机电式接触器和电机启动器》和用户的特殊要求而设计开发的一种新型校验台。本校验台由液高精度数字电压表、数字电流表、调压器、变压器和辅助触点通断指示灯组成，可交直流接触器生产厂家或有关质检部门对交直流接触器的动作特性进行综合测量和鉴定分析；三、设备用途：1.测试交直流接触器的吸合动作特性；2.测试交直流接触器的释放动作特性；3.测试交直流接触器的吸合电流和保持电流；4.测试交直流接触器的主触点和辅助触点进行通断测试；四、技术参数：1.输入电源： 220V±10％（A、N），50Hz；2.设备容量：3KVA；3.输出电压：AC0-50V、250V、450VDC0-50V、250V连续可调，分档转换。(注意在测试时测试输出部分有危险电压，可能引起电击，请勿触摸)4.测试电流的显示范围：AC0-2000MA、DC0-2000MA。5.辅助触点通断测试电压：AC12V五、设备工作环境：1.周围环境温渡上限不超过45℃；2.周围环境温渡下限不低于-5℃；3.相对湿度20％—80％；4.电源输入线径≥1.5㎜2；5.设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体无强烈的电磁干扰及其它辐射干扰。六、操作说明：1.可靠连接设备的电源输入线。2.合上设备的开关，设备带电，仪表有显示3．将被测试品的线圈用导线连接测试设备的电压输出端子；4. 按试验要求的电压值，切换电压选择开关，选择适合测试档位5.根据测试电压的类型切换交直流选择开关，选取适合试品测试电压的测试档位。6.根据测试电压的要求，调节调压器，观察电压表的读数至所需的测试电压；7.选择合适的线圈电流显示范围；8.在确认以上设置正确无误后，按下测试启动按钮，则电压输出端子有电压输出，即可对试品进行测试；9.当设备上的点动/连续按钮按下时，启动测试后有连续的电压输出，反之则为点动输出九、注意事项：

---
