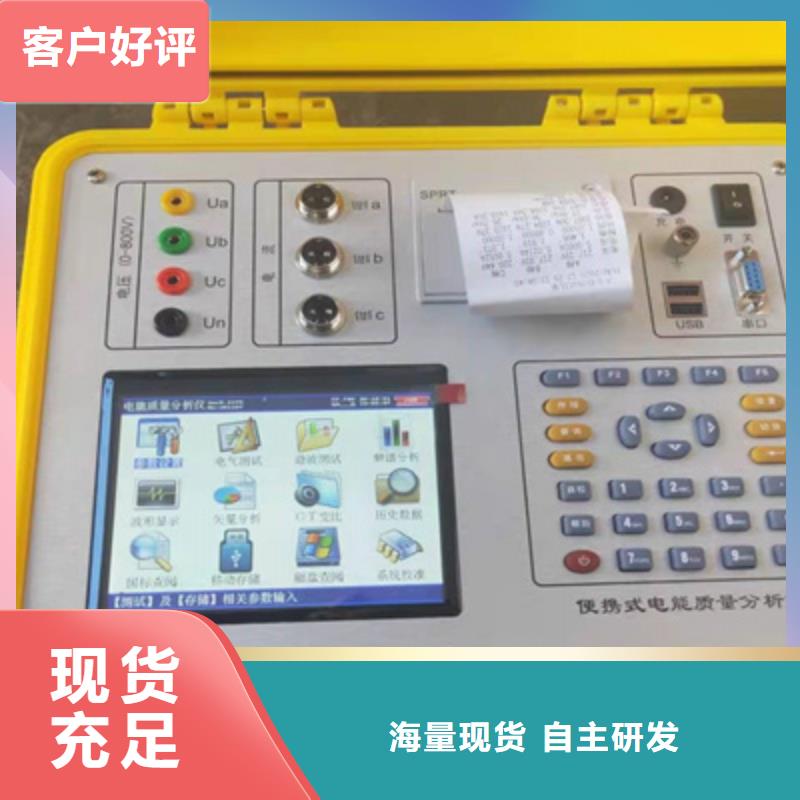

黑龙江三相电能表校验装置液晶界面液晶显示界面主要有十三屏，包括主菜单、十二个功能界面，显示内容丰富。(1)开机界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图五、参数设置屏如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、输入方式、电流输入、设置日期、设置时间、电表编号、485_规约、485_速率。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

<黑龙江>天正华意电气设备有限公司

黑龙江三相电能表校验装置时间校验技术指标1、频率测量范围：0.1HZ～5MHz2、频率测量准确度：±0.2PPM3、日误差准确度：±20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：≤5＊10-8/秒四、装置特点1、校表类型：各种单相／三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式： a、本机键盘操作：能够完成电能计量单元的校验和检定； b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定的打印功能。4、试验功能：a、基本误差b、常数试验c、潜动试验d、起动试验e、逆相序影响试验f、谐波影响试验g、计度器总电能示值误差h、组合误差i、日计时误差j、需量指示误差5、数据库管理：查询、统计、 打印、联网6、按被校表类型不同 ，自动转换标准表接线。五、装置工作原理1、工作原理a、信号源及控制部分信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中正弦波数字量输入至6路D／A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D／A转换器，使调节细度达到（0.01％满度）。

黑龙江三相电能表校验装置 手动校验功能校验之前首先要预置被校表参数，使用BDJ-3AC标准表需置7个参数，使用RM-10/11标准表需置8个参数，这些参数代码及定义是：A 被校表额定电流，4位有效数字。H 被校表电流过载倍数，2位有效数字 三 被校表启动电流千分值，两位有效数字。口 校验控制方式，1位有效数字，“1”表示用光电头 “2”表示用手动开关 被校表准确度，两位有效数字。n 校验圈数，两位有效数字。预置参数使用“校值”键，步骤是：（1）按该键，显示窗口出现全部参数，当前可预置参数的代码在闪动，重复按该键，代码将依次闪动。（2）选定代码后，按数字键，数字进入该参数位，同时将原有数字左移一位，本参数输入正确后，可按“校值”键输入下一个参数，比如输“n”值为5圈，要先按“0”再按 ”即可。（3）全部校验参数置好后，按“功率”“电能”等任一键即可退出预置参数状态。按“功率”键，显示标准表测量功率，Ｐ窗口显示１秒功率值，单位瓦特。按“电能”键Ｐ窗口将显示累计电能值，单 表位， 表示当地误差显示窗口）同时校３块表， 对应显示被校表误差。在使用光电头的手动校验时，没有收到光电头脉冲时 ＃为当地误差显示窗口）符号位置显示“ ，每收到一个光电头脉冲Ｇ１－Ｇ３会闪亮一次），当达到预定圈数，自动显示出误差并发出一声音响，装置能够连续不断地计算和显示误差，每次计算结果和累计脉冲数，可一直保 持到下一次校验结果替代为止，误差显示小数点后三位，当误差大于±１０时显示Ｅ。7、起动与潜动实验为了能打印出启动和潜动实验结果，设置了“起动”“潜动”键。按“起动”键可进行启电流实验结果 Ic显示被校表流过毫安值 显示“ISUA“，这时要调节电流可以用＋、-、键调节，每按一次＋ 、-键输出电流改变4千分之一，也可以用电位器进行调节。按“潜动”键可以进行潜动实验，此时电源内部切断输出电流， 、显示为 表示潜动，在潜动实验时，可以按数字键“ 表示相对应被校表潜动实验合格，打印时合格以 表示，不和格时， 谐波功能谐波功能使用首先要设定谐波值，然后按下“谐波”键后，P窗口显示 ，其余窗口无显示，待源按照设定的谐波准备好输出时，显示恢复正常，此时启动输出即带有谐波。如果谐波已经在上次合成好存在电源内，按“谐波”键可以自动转换成谐波输出，不用等待。

<黑龙江>天正华意电气设备有限公司
多功能电能表校验装置2023已更新(今日/范文)

黑龙江三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

多功能电能表校验装置2023已更新(今日/范文) <黑龙江>天正华意电气设备有限公司

黑龙江三相电能表校验装置 使用入门2.1 主要功能介绍1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、测量TA变比，测量 PT、CT 二次负荷；7、选配 100A、500A、1000A 钳，直接测量低压计量综合误差；8、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；9、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；10、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；11、直接读取多功能电能表数据、测量各种电能表走字误差；12、电池供电、在线取电、外接电源等多种供电方式选择；13、支持小于5mA小电流测试，方便首检无负荷时接线识别；14、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；15、配专用电能表管理系统软件，实现无纸化办公；16、存储全部测量数据，包括工作参数，方便事后分析。

黑龙江三相电能表校验装置 注意①由于电源中预置有10％的三次谐波，所以在谐波设定中若不含三次谐波，一定要将三次谐波幅度设置为0；②当输出谐波需要重新设置时一定要将原来已设定的谐波再重新设置；③在“谐波”状态下不能使用“同步”键；④谐波设定后，输出波形由于含有谐波，这样，同样的交流输出峰值所对应的有功值与谐波时不同，如果在无谐波是调节电位器使显示，加上谐波后，要获得的输出，必须重新调节电位器的位置。由于上述原因，在设定谐波比例较大时直接起动输出可能会因为波形超出动态范围而报警，因此在起动谐波输出前应将电位器输出旋到小，等起动后再准确调节电位器位置。9、标准偏差计算JYM-3(6)系列产品，高于0.05级的装置，具有计算被校表标准偏差估计值的功能。装置在“校值”状态P显示转为显示标准差估计值S％，S％按照5次相对误差测量结果计算。10、功能选择之间的关系在键盘上可选择的功能包括：功率、电能、校值、潜动、自动、选点、谐波、谐值、校验值11个状态，其中自动、谐波有些特殊，其余九个状态可以随时通过按健转换。谐波状态是指电源输出谐波，同步以外任何一种功能状态都可以在谐波状态下进行操作。

多功能电能表校验装置2023已更新(今日/范文)

黑龙江三相电能表校验装置主要特点和功能3.1 装置特点◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。◆ 采用DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。◆ 采用RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。◆ 采用小型PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。

黑龙江三相电能表校验装置 电能脉冲输出当把脉冲线插入仪器的“检定口”时，黄色夹子是“局号2脉冲输入”；而绿色夹子是“局号2的脉冲输出”，当局号2设置为“光电有功（或无功）”，则输出有功（或无功）电能脉冲。方便用户对本仪器的检验。3.4、面板功能键介绍所有操作均要通过键盘来完成，共有47个按键。 数字键：数据输入和功能菜单使用。 加减键：进入汉字输入状态后，选择汉字用。非汉字状态时，＋做为点 . 用。字母键：中文输入或字母输入用。复位 复位键：仪器不正常工作时按复位键，恢复正常工作。确定 确认键：在设置、存储等功能下操作完成后确认。删除 删除键：数据输入过程中用来删除光标后面的字符。↑↓←→ 方向键：将光标上下左右移动。汉字 中文键：启动或取消中文输入时，按此键。采用全拼、五笔或笔划输入法。再次按此键，可以取消中文输入法。3.5、接线方法3.5.1、工作电源的连接电源输入范围55V-480V分两种方式接线。电源插座:将电源线插入仪器电源插座，将电源开关拨向的方向，仪器开始工作。端子电源:如果无220V市电可从现场电压线上取电。将电源开关拨向的方向 仪器从电表的Ａ相和C相上取工作电源。在校验单相电能表时，如果从端子上取工作电源，注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

<黑龙江>天正华意电气设备有限公司 多功能电能表校验装置2023已更新(今日/范文)

黑龙江三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

黑龙江三相电能表校验装置多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。一

多功能电能表校验装置2023已更新(今日/范文)

黑龙江三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。

黑龙江三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

黑龙江三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

---
