结构类型编辑 播报主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成 高低压线圈之间放置绝缘筒增加电气绝缘 并由垫块支撑和约束线圈 其零部件搭接的紧固件均有防松性能。 [6] 构造性能：⑴固体绝缘包封绕组⑵不包封绕组绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。从高、低压绕组的相对位置看，高压可分为同心式、交迭式。同心式绕组简单，制造方便，均采用这种结构方式。交迭式，主要用于特种变压器。结构特点编辑 播报由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点 常用于防火、防爆等性能要求高的场所。

真干式变压器空压力浸渍技术①预热: 将线圈预热至135-150℃保持数小时，取出线圈，降低表面温度；②真空: 将浸渍罐盖打开 放入线圈 然后关闭罐盖抽真空；③浸渍: 开启浸渍罐的释放阀，放入浸渍漆至线圈顶部50mm以上关闭转换阀；④真空: 再抽真空，维持约30分钟；⑤加压: 关闭浸渍罐的真空阀； 开启浸渍罐的压力阀 把压力加至6帕；⑥滴干: 取出线圈，待线圈的漆完全滴干为止；⑦烘干: 将线圈放入烘房 调校温度135-150℃连续烘8-10小时；⑧冷却: 线圈烘完后 取出线圈 冷却至室温，过程结束。

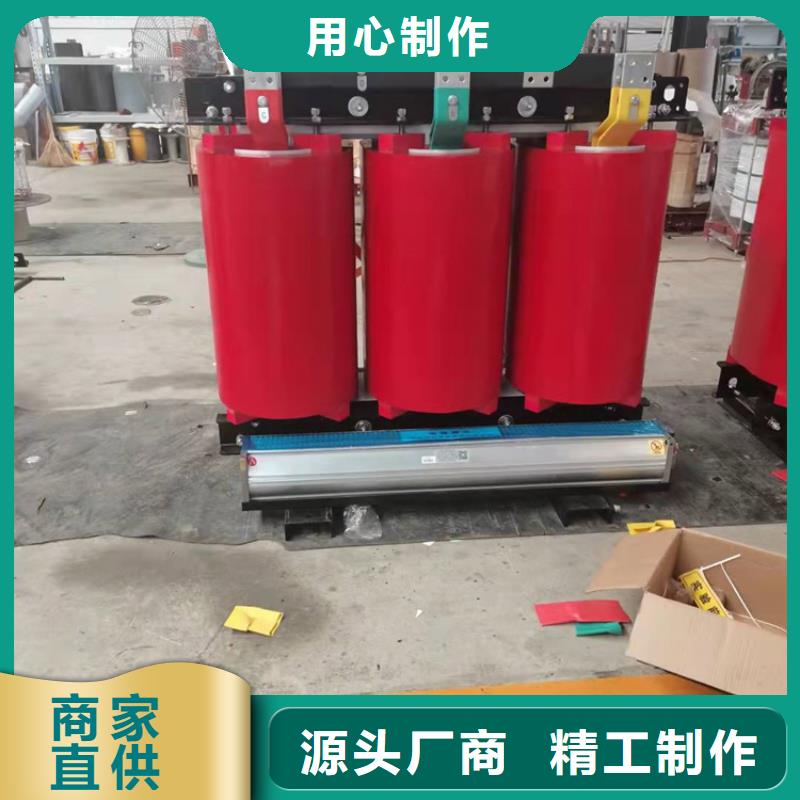

SCB10-2500KVA/10KV/0.4KV干式变压器特性：低损耗：商品空载损耗比SCB10型产品减少百分30以上，负载损耗比SCB11型产品减少百分10以上，节能效果出色，运作经济，免维护。低噪声：商品噪声水准比执行标准JB/T10088-2016《6-220KV级变压器声级》低10-15声贝以上低局放：树脂混合料选用海外的拌和方法与真空薄膜除气两种技术，使混合料拌匀，排除了混合料里的气泡。商品只有低局部放电量，可控制在5PC下列。高，低压线圈皆在真空和压力下浇筑，使树脂绝缘既具有全包裹性，且具有层匝间浸清性。

干式变压器防护方式通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。过载能力 干式变压器的过载能力与环境温度、过载前的负载情况（起始负载）、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

---
